Controlador de caudal

NivuFlow 600 WSNuevo

N° de pieza NF6-D

Transmisor de caudal para agua limpia

Transmisor para la medición de caudal precisa utilizando el método de tiempo de tránsito mediante sensores de externo clamp-on

Abbildung des NivuFlow 600 WS Durchflussmessumformers für Trinkwasseranwendungen

Abbildung einer geschlossenen Clamp-On Sensor-Schiene, angebracht auf einem Rohr

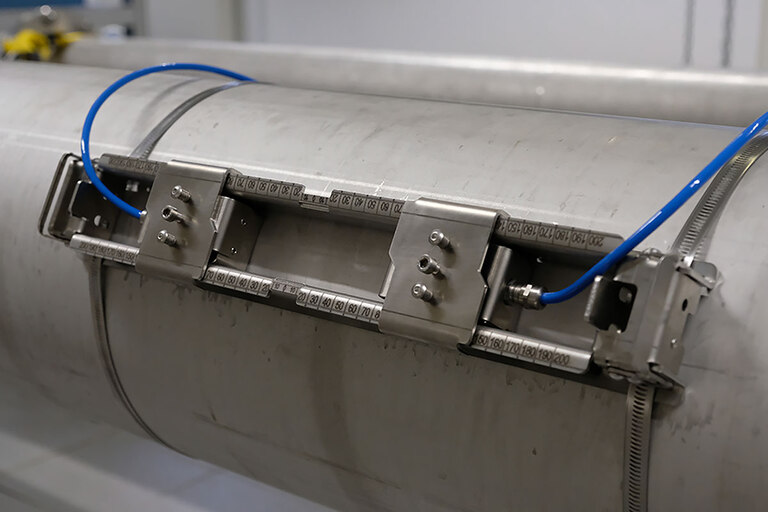

Abbildung einer geöffneten Clamp-On Sensor-Schiene, angebracht auf einem Rohr

El sistema de medición NivuFlow 600 WS fue especialmente desarrollado para aplicación de agua limpia. Usando el método de diferencia de tiempo de tránsito, establecemos nuevos estándares para la medición y monitoreo de caudal de agua limpia.

Gracias a nuestros sensores clamp-on, el proceso no debe ser interrrumpido. La operación puede continuar mientras el equipo es instalado y configurado en solo en unos pocos minutos. También garantizamos una instalación higiénica, ya que el sensor no tiene contacto directo con el agua.

Con el NivuFlow 600 WS, no solo el caudal, sino también se obtiene de forma confiable la velocidad y temperatura del agua, incluso a velocidades muy bajas, de hasta 3 cm/s. Por lo tanto modificaciones estructurales en la sección transversal de la cañería para generar mayores velocidades ya no son necesarias.

Su forma compacta para montaje en rieles DIN sirve para instalaciones de espacios reducidos en los gabinetes de control. Hay también disonibles gabinetes de campo especialmente diseñados para condiciones ambientales exigentes. El gran display de fácil lectura permite la sencilla y rápida configuración del caudalímetro.Ofrece además extensas opciones de diagnóstico para una análisis detallado del proceso directamente en campo.

Obtendrá los siguiente beneficios

Instalación sencilla sin interrumpir el suministro, no es necesario afectar la cañería ni el flujo.
Higiene absoluto al no entrar ninguna parte del equipo en contacto con el agua
Puesta en servicio sencilla gracias al soporte que posee el menú para la alineación de sensores
Intuitivo y moderno concepto de operación para un rápido y fácil montaje y diagnóstico en sitio
Gabinete de IP68 disponible
IoT-ready con conexión 4G global para máxima disponibilidad de datos y servicios digitales
Sensores IP68
Alta precisión en la medición incluso en velocidades muy bajas
Cálculo de la temperatura del agua basada en la velocidad del sonido
Para los materiales a internos de cañerías más comunmente usados en la industria del agua
Instalación directa, no requiere la construcción de sistemas de montaje
Monitoreo de todos los parámetros relevantes (caudal, velocidad y temperatura)
Medición bidireccional posible

Aplicaciones típicas

Medición de caudal en tanques de agua potable, estaciones de bombeo, plantas de tratamientos, sistemas de aumento de presión
Medición de caudal en redes de agua potable, en sistemas enterrados
Montaje higiénico en redes de agua potable
Medición de caudal en manantiales
Transferencias entre suministradores de agua potalbe
Control de caudal (estaciones de bombeo, plantas de tratamiento)

Technische Daten
Fuente de alimentación	100...240 V AC, -15 % / +10 %, 47...63 Hz o 10...35 V DC
Conexión de la alimentación eléctrica	CA: Bloque de bornes de resorte enchufable y atornillable CC/DL: Bloque de bornes de resorte enchufable
Potencia eléctrica máxima	CA : 30 VA / CC : 20 W
Consumo eléctrico típico	1 relé activado, diferencia de tiempo de propagación de hasta cuatro rutas 1 MHz 230 V CA: 14 VA / 6,8 W 24 V CC: 6,2 W
Carcasa	Carril DIN Material: aluminio y plástico Peso: aprox. 1.300 g Caja de campo Material: poliamida (PA), policarbonato (PC) Peso: aprox. 3.900 g (incluido el NF600)
Clase de protección (IEC 60529) / Resistencia a impactos (IEC 62262)	Carril DIN IP20 / IK08 Caja de campo IP67 (opcional: IP68) / IK08
Condiciones de funcionamiento	Clase de protección I Categoría de sobretensión II Grado de contaminación 2
Altitud de funcionamiento	Aparato de CA para su uso a una altitud de hasta 3000 m sobre el nivel del mar. En caso de tensiones de relé >150 V, su uso queda limitado a altitudes de hasta un máximo de 2000 m sobre el nivel del mar (aparatos de CA y CC).
Temperatura operativa	CC: -20...+70 °C CA: -20...+65 °C
Temperatura de almacenamiento	-30...+80 °C
Temperatura ambiente máxima para la instalación y el funcionamiento	+50 °C
Humedad máx.	80%, sin condensación
Pantalla	240 x 320 Pixel, 65536 colores
Parametrización / Programación	Navegación por menús mediante un botón giratorio y dos teclas de función, en los idiomas inglés, alemán, francés, italiano, español, portugués, sueco, danés, finés, polaco, húngaro, rumano, checo, ruso, coreano y chino
Conexión	General: Bloque de bornes de resorte enchufable Alimentación de CA: Bloque de bornes de resorte enchufable y atornillable
Entradas	Entrada digital: aislamiento galvánico, 5...24 V nominales; corriente de entrada típicamente inferior a 5 mA con una tensión de entrada máxima Uin = 30 V; corriente de entrada típicamente superior a 1,5 mA con una tensión de entrada mínima Uin = 3 V Entrada analógica: 4 mA…20 mA con una resolución de 12 bits para valores de entrada analógicos, precisión de ±0,4 % sobre el rango de medición (20 mA), carga de 91 ohmios
Salidas	Salida digital: Relé (inversor), con capacidad de carga de hasta 230 VCA / 2 A (cos 0,9 phi), corriente de conmutación mínima recomendada: 10 mA a 5 V Relé biestable (inversor), con capacidad de carga de hasta 230 VCA / 2 A (cos 0,9 phi), corriente de conmutación mínima recomendada: 10 mA a 12 V Salida analógica: 0/4 mA…20 mA, carga de 500 ohmios, resolución de 12 bits, precisión superior a ±0,1 % a 20 °C
Controlador de caudal	1 regulador de paso de 3 puntos, regulación de cierre rápido, posición de la válvula ajustable en caso de avería (el regulador de caudal solo está disponible en los modelos TR/GR/TZ/GZ)
Memoria de datos	Memoria interna de 1,0 GB, para la configuración/programación y el almacenamiento de valores de medición de aproximadamente 570 000 registros (con marca de tiempo); se pueden leer mediante una memoria USB en la parte frontal
Ciclo de almacenamiento	A partir de 30 segundos (dependiendo del modo de funcionamiento)
Comunicación	Modbus TCP a través de redes (LAN/WAN, Internet) Modbus RTU a través de RS485 o RS232 SMTP/FTP/HTTP 2G/3G/4G a través de un módem inalámbrico integrado (solo en los modelos G2/GR/G4/GM/GZ/GD)

Las especificaciones están sujetas a cambios.
