Controlador de caudal

Caudalímetro OCM F

N° de pieza OCF-0

Para la medición de caudal en base al principio de Doppler

Para la medición ultrasónica de caudal de medios levemente a altamente contaminados en tuberías y canales semillenos y llenos. Sistema de medición completo en conexión con sensores KDA.

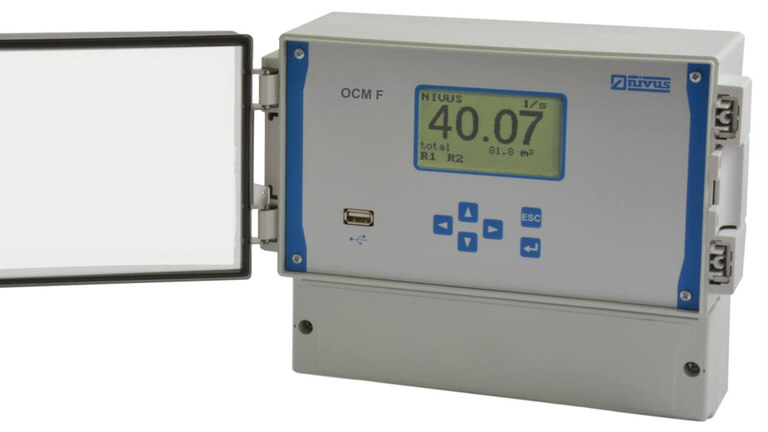

[Translate to Espanol:] Durchflussmessumformer OCM F

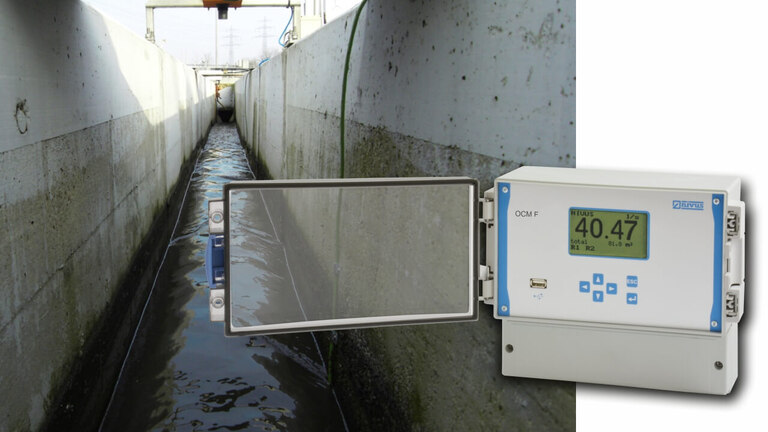

[Translate to Espanol:] OCM F Durchflussmessung Anwendungsbeispiel

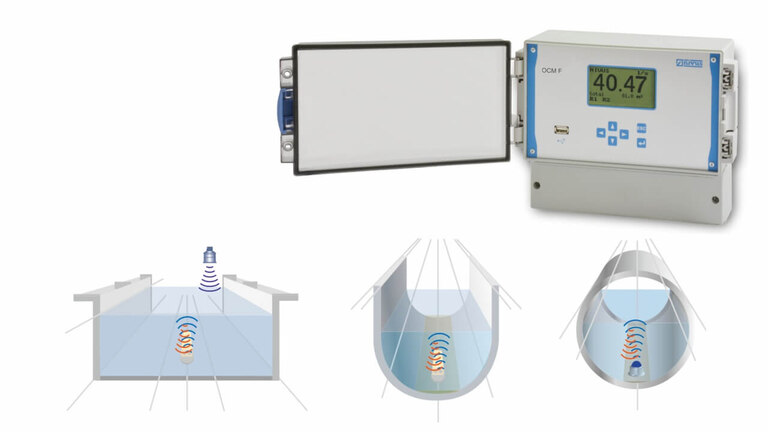

[Translate to Espanol:] OCM F verschiedene Gerinneformen

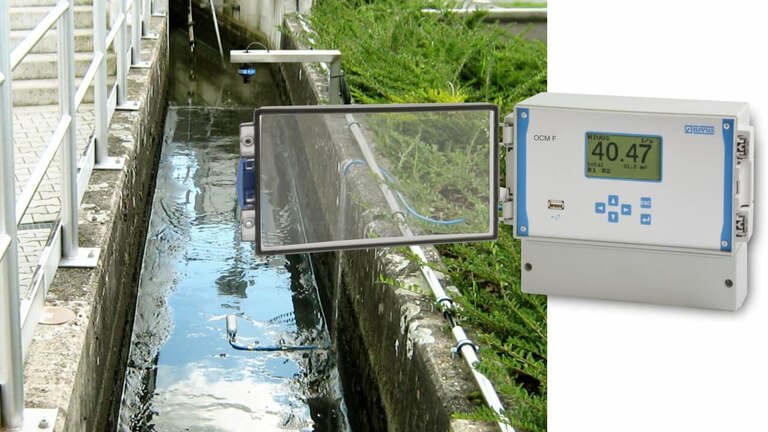

[Translate to Espanol:] OCM F Anwendungsbeispiel

Económico.
Conexión a sensores Tipo KDA.
Programación sencilla y en varios idiomas en el modo de diálogo.
Todas las salidas se pueden simular.
Controlador integrado de 3 pasos.

Descripción general

El caudalímetro OCM F utiliza un sensor ultrasónico Doppler de velocidad de caudal completamente bidireccional Tipo KDA. Este sensor Doppler inteligente recientemente desarrollado detecta y evalúa la velocidad del caudal directamente.

Los niveles se pueden medir mediante el sensor de presión integrado o a través de un sensor externo.

Operación y programación

Gracias a su interfaz intuitiva, el OCM F es muy fácil de configurar según los requisitos de las distintas aplicaciones. Las configuraciones programadas se indican con claridad. Esta función prácticamente elimina el malfuncionamiento debido a una programación incorrecta. Las lecturas se indican de manera clara en la pantalla gráfica de gran tamaño y con luz de fondo.

Aplicaciones típicas del OCM F

· Mediciones permanentes en cuencas de aguas fluviales, cuencas de retención de aguas de lluvia y tanques de sedimentación de aguas fluviales.

· Mediciones de volumen de descarga.

· Mediciones de caudal en redes de canales.

· Plantas de tratamiento de aguas servidas: captación, descarga, puntos de captación de tanques de lodos activados, lodos de retorno y recirculación.

· Redes industriales de aguas residuales.

· Y mucho más.

General
Fuente de alimentación	100 a 240 V CA, +10 %/-15 %, 47 a 63 Hz o 24 V DC +/- 15%, 5% de onda residual.
Consumo de energía	18 VA máx. (generalmente 7 VA).
Carcasa	Material: Policarbonato. Peso: ca. 1.200 g Protección: IP 65 Instalación: montaje en la pared o en riel DIN.
Aprobación para uso en entornos explosivos	II(2)G [Ex ib] IIB
Temperatura operativa	-20 °C a +60 °C / con Ex: -20 °C a +40 °C
Temperatura de almacenamiento	-30 °C a +70 °C
Humedad máx.	90 %, sin condensación.
Operación	6 teclas, menús en alemán, inglés, francés y polaco.
Entradas	1 x 4 - 20 mA para el nivel externo (sonda de dos hilos). 2 x 0/4 - 20 mA con resolución de 12 bits para el nivel externo y punto de ajuste externo. 4 entradas digitales. 1 sensor Doppler compacto activo Tipo KDA conectable.
Salidas	3 x 0/4 – 20 mA, carga 500 Ohm, resolución de 12 bits, 0,1% de precisión (después de la calibración). 5 relés (SPDT), carga máx. 230 V CA / 2 A (cos. 0.9.
Controlador	Controlador de 3 pasos, función de cierre rápido, posición ajustable de la válvula de corredera en caso de error.
