Capteurs de débit
Capteur hydrodynamique par corrélation croisée CSP
Réf. article CSPGrande plage de mesure pour des hauteurs d’écoulement élevées
Capteur de vitesse d’écoulement pour la mesure continue dans des milieux peu ou fortement chargés en canaux dont les niveaux sont principalement élevés.
- Pour des mesures de débit avec une très grande précision grâce au procédé par corrélation croisée ultrasonique
- Point zéro parfaitement stable et sans dérive
- Mesure dans des milieux peu ou fortement chargés
- Installation simple ne nécessitant pas d’aménagements supplémentaires et accessoires de montage optimisés
- Installation possible dans les conditions de process

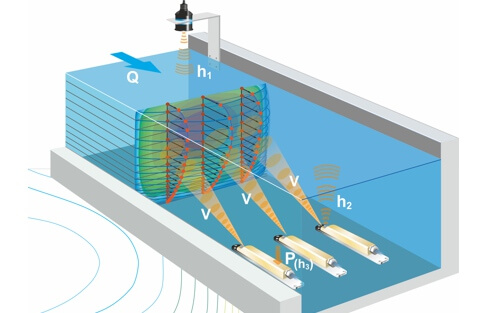

Les capteurs de vitesse d’écoulement CSP conviennent pour la mesure continue dans des milieux peu ou fortement pollués en canaux présentant principalement des niveaux élevés. Les capteurs hydrodynamiques sont conçus pour être fixés en radier ou sur la paroi du canal. Associés au transmetteur NivuFlow Mobile 750, ils constituent un système complet de mesure du débit.
Applications typiques pour le capteur hydrodynamique CSP
- Campagnes de mesure en réseaux d’assainissement
- Mesures de déversements d’eaux pluviales
- Station d’épuration : entrée, sortie
- Réseaux d’eaux usées industrielles
- Grands collecteurs
- Particulièrement adapté aux grands canaux dont le niveau de remplissage est supérieur à 500 mm
Données techniques
| Allgemein | |
|---|---|
| Principe de mesure |
|
| Fréquence de mesure | 1 MHz |
| Degré de protection | IP 68 |
| Agrément Ex |
|
| Température de service | −40 °C à +80 °C |
| Température de stockage | −30 °C à +70 °C |
| Pression de service | max. 4 bar (capteur combiné avec cellule de mesure de pression max. 1 bar) |
| Longueurs de câble | 7 / 15 / 20 m |
| Types de câbles | Capteur combiné avec/sans mesure de pression : LiYC11Y 2x(2x AWG24/7-CAT7) + PA 1,5/2,5 + (4x AWG26/7) |
| Diamètre extérieur câble | Capteur combiné avec/sans mesure de pression : 9,7 mm ±0,2 mm |
| Types capteurs |
|
| Modèle | Capteur hydrodynamique pour une fixation en radier ou en paroi |
| Matériaux en contact avec le milieu | Polyuréthane, acier inoxydable 1.4571, PPO GF30, PEEK, PA6 |
Mesure de vitesse d´écoulement |
|
| Plage de mesure | −350 cm/s à +600 cm/s |
| Nombre de couches de balayage saisies et calculées | maxi. 32 |
| Dérive du point zéro | Point zéro parfaitement stable |
| Connexion capteur |
|
< 1 % de la valeur de mesure (v > 1 m/s) |
|
| Cône d´émission acoustique | ±5 degrés d´inclinaison |
Capteur de mesure hauteur via ultrasons immergés |
|
| Plage de mesure | 0,08 à 500 cm |
| Dérive du point zéro | Point zéro parfaitement stable |
| Précision de mesure | +/− 2,0 mm ou 0,2 % de la plage de mesure (la plus grande des deux valeurs) |
Mesure de hauteur - pression |
|
| Plage de mesure | 0 à 500 cm |
| Dérive du point zéro | max. 0,75 % de la valeur finale (0 - 50 °C) |
| Précision de mesure | milieu stable : +/− 0,5 de la valeur finale (dans une plage comprise entre 0,05 et 5 m) |
Mesure de température |
|
| Plage de mesure | −20 °C à +50 °C |
| Précision de mesure | ±0,5 K |
Sous réserves de modifications techniques.
