Czujniki przepływu
Czujnik NOS (tyczkowy) transit time
Część numer NOS-VX005/NOS-VX010do pomiarów w kanałach o przekroju prostokątnym
Do podłączenia przetworników NivuFlow 650. Pomiary o wysokiej dokładności bazujące na metodzie transit time w kanałach otwartych i wodach powierzchniowych.
![[Translate to Polski:] NOS Stabsensor für Durchflussmessung in sauberen bis leicht verschmutzten Medien](/fileadmin/user_upload/Produkte/Durchflussmessung/Teilfuellung/NOS-Stabsensoren/NOS-Rod-Sensor-1.png "[Translate to Polski:] NOS Stabsensor für Durchflussmessung in sauberen bis leicht verschmutzten Medien")
![[Translate to Polski:] NOS Stabsensor für Durchflussmessung nach dem Laufzeitdifferenzverfahren](/fileadmin/user_upload/Produkte/Durchflussmessung/Teilfuellung/NOS-Stabsensoren/NOS-Rod-Sensor-2.png "[Translate to Polski:] NOS Stabsensor für Durchflussmessung nach dem Laufzeitdifferenzverfahren")
![[Translate to Polski:] NOS Stabsensor für hochgenaue Durchflussmessung bei großen Messdistanzen](/fileadmin/user_upload/Produkte/Durchflussmessung/Teilfuellung/NOS-Stabsensoren/NOS-Rod-Sensor-3.png "[Translate to Polski:] NOS Stabsensor für hochgenaue Durchflussmessung bei großen Messdistanzen")
![[Translate to Polski:] NOS Stabsensor für Durchflussmessung in sauberen bis leicht verschmutzten Medien](/fileadmin/_processed_/5/9/csm_NOS-Rod-Sensor-1_8632b4bef5.png "[Translate to Polski:] NOS Stabsensor für Durchflussmessung in sauberen bis leicht verschmutzten Medien")
![[Translate to Polski:] NOS Stabsensor für Durchflussmessung nach dem Laufzeitdifferenzverfahren](/fileadmin/_processed_/3/2/csm_NOS-Rod-Sensor-2_94c01a2aa0.png "[Translate to Polski:] NOS Stabsensor für Durchflussmessung nach dem Laufzeitdifferenzverfahren")
![[Translate to Polski:] NOS Stabsensor für hochgenaue Durchflussmessung bei großen Messdistanzen](/fileadmin/_processed_/d/2/csm_NOS-Rod-Sensor-3_63ba9ec0f4.png "[Translate to Polski:] NOS Stabsensor für hochgenaue Durchflussmessung bei großen Messdistanzen")
- ultradźwiękowy czujnik transit time do podłączenia z urządzeniem NivuFlow 650
- hydrometria o najwyższej dokładności
- dopuszczenie do WRAS w niektórych wypadkach
- pomiar w czystej i lekko zabrudzonej wodzie
- możliwość wykorzystania 8 ścieżek pomiarowych zgodnie z normą IEC 60041 (ASME PTC 18)
- pomiary w kanałach otwartych i w korytach wód powierzchniowych
- odporny materiał wykonania pozwala na wykorzystanie w różnych środowiskach
- 100 m - maksymalna długość odcinka kabla między czujnikiem a adapterem (puszka podł.)
Czujniki półkoliste NOS są częścią systemu pomiarowego oraz rejestracji danych pomiarowych. Mogą być wykorzystywane w mediach czystych lub lekko zanieczyszczonych. Dzięki swojej budowie znajduje zastosowanie w prostokątnych z niepełnym wypełnieniem.
Uchwyty czujników są tak zaprojektowane, żeby ich montaż przebiegał ponad poziomem wody. Dostosowanie wysokości montażowej czujników nie wymaga zatrudniania nurków.
Standardowe zastosowanie
- stały pomiar przepływu w kanałach prostokątnych o różnych wymiarach i podobnych
- systemy melioracyjne
- przenośne systemy wodne
- dopływy i odpływy wód chłodniczych lub cyrkulacyjnych
- odpływy z WWTP, dystrybucja wody nieoczyszczonej
- pomiar przepływu w branży przemysłowej, woda procesowa
- ... i wiele innych
Dane techniczne
| Specyfikacja techniczna | |
|---|---|
| Metoda pomiarowa | Różnica czasu przebiegu w ultradźwiękach |
| Częstotliwość pomiarowa |
|
| Zakres pomiaru prędkości |
|
| Szerokości kanałów | 0,5…200 m; inne szerokości kanałów na zapytanie |
Pomiar temperatury / pomiar prędkości dźwięku |
|
| Zakres pomiarowy | 0 °C…+60 °C |
| Błąd pomiaru | ±1 K |
| Dokładność pomiarowa |
|
| Klasa ochrony | IP 68 |
| Temperatura pracy | -40 °C…+50 °C |
| Temperatura przechowywania | -40 °C…+70 °C |
| Dostępna długość kabli |
|
| Wersja kablowa | Kabel konfekcjonowany na całej długości; kabel konfekcjonowany z złączem podwodnym (opcjonalnie dla modelu NOS-V30B) |
| Typy kabli | Twinax 2x AWG 20; PUR |
| Zewnętrzna średnica kabla | 8,5 mm |
| Typy czujników |
|
| Medium - materiały kontaktowe |
|
Specyfikacja tematu wymaga zmian.
Pliki do pobrania
Technical Description | Transit Time Sensors (Rev. 08)

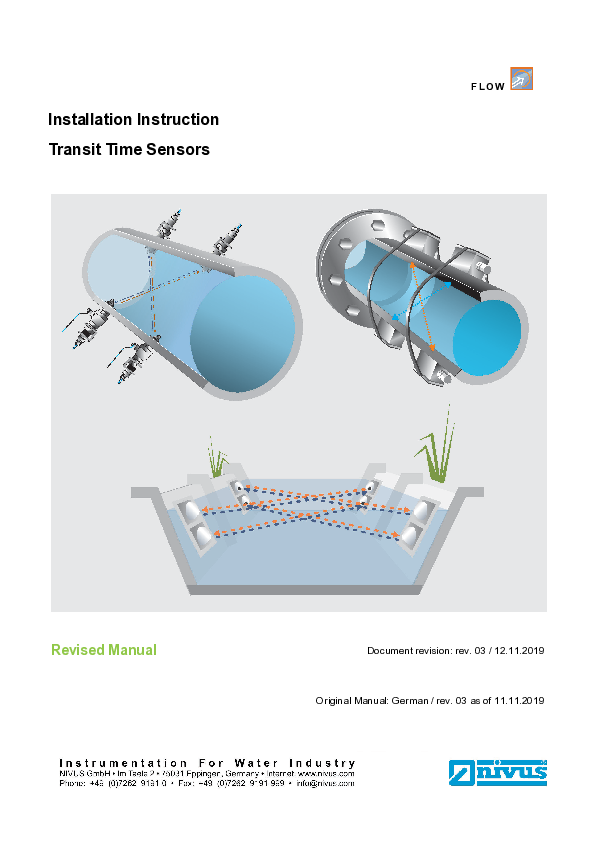

Installation Instructions for Transit Time Sensors
