Controlador de caudal

NivuFlow 600

N° de pieza NF6-0

Medición de caudal para tuberías llenas

Caudalímetro preciso por medio de la tecnología Tiempo de tránsito con sensores de inserción o sin contacto con el medio tipo Clamp-On .

[Translate to Espanol:] Durchflussmesser NivuFlow 600

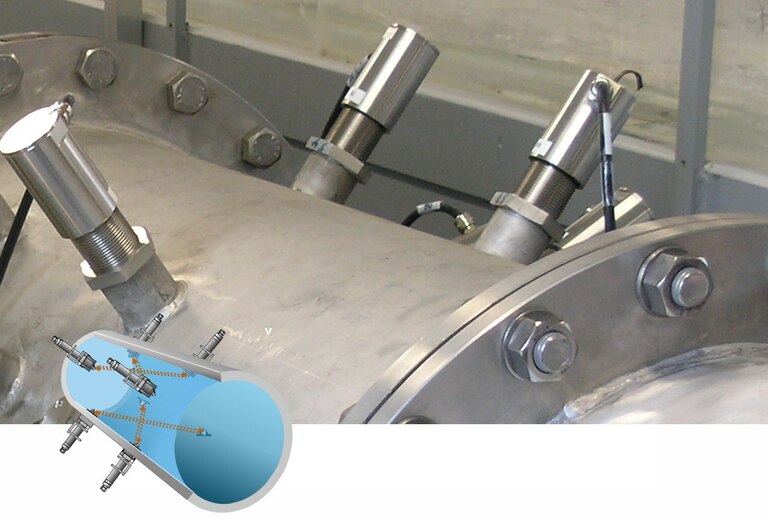

[Translate to Espanol:] Durchflussmesser vollgefüllte Rohre

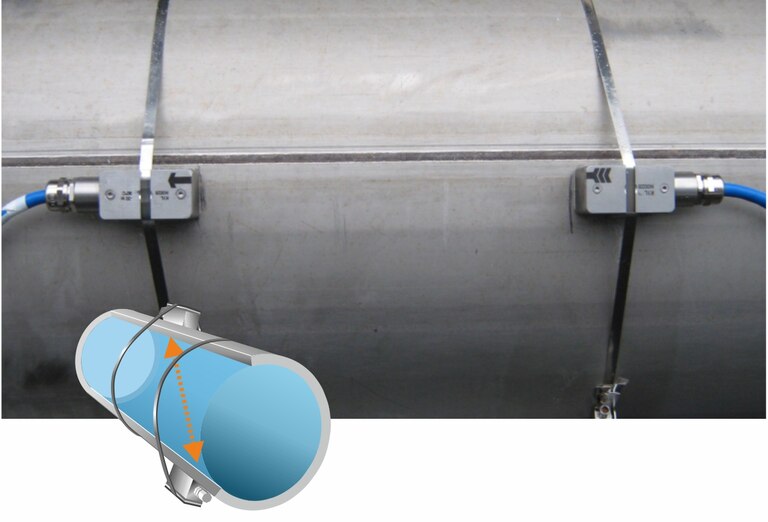

[Translate to Espanol:] berührungsloser Durchflussmesser - Ultraschall Clamp-On-Sensoren

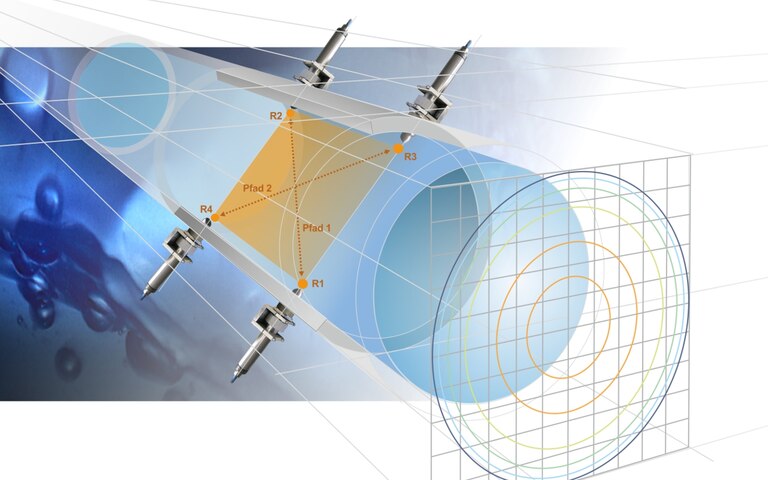

[Translate to Espanol:] NivuFlow 600 Durchflussmessung 2-Pfad-Anordnung

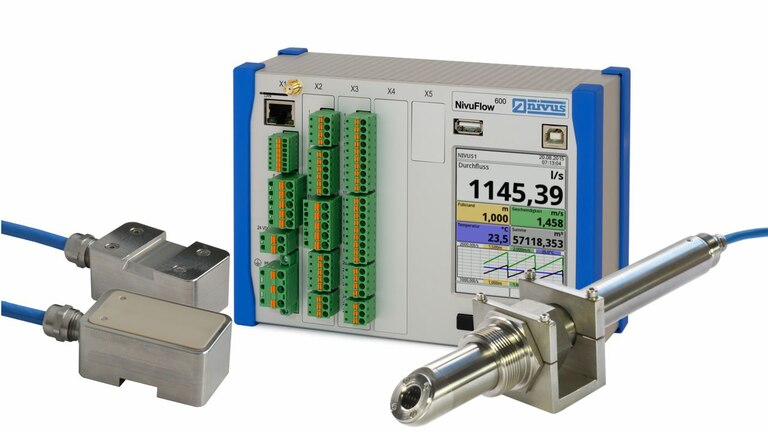

[Translate to Espanol:] Durchflussmesser NivuFlow 600 - berührungslos oder benetzt

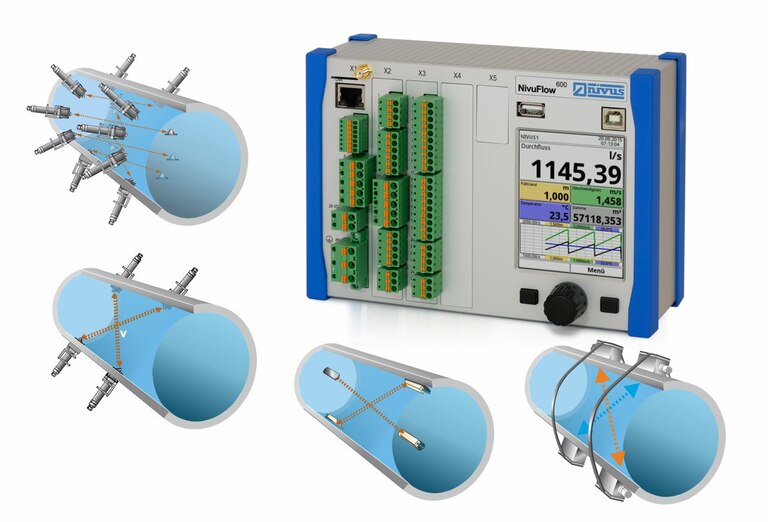

[Translate to Espanol:] Durchflussmesser NivuFlow 600 - Sensormöglichkeiten

Eficaz tecnología de tiempo de tránsito
Para una o más rutas de medición, hasta 32 rutas posibles con módulo de extensión
Medición de caudal con sensores de inserción, de cuña o sin contacto con el medio tipo clamp-on
Simple montaje, sin detener el proceso
Puesta en marcha por medio de diálogo interactivo en el menú principal
Mediciones en medio claros hasta levemente sucios
Menú de configuración intuitivo, moderno y práctico
Gran Display a colores - leible perfectamente con luz solar
Amplias funciones de Diagnosis, para realizar análisis en detalle, puesta en marcha sensilla y mantenimiento eficaz y rádido
IoT-Preparado con conectividad global 4G para una mayor disponibilidad y servicios digitales
Ciclo de operación de ahorro de energía para sistemas autosuficientes
Conformidad con las normas ISO 6416, ISO 12242 y IEC 60041

Características generales

El NivuFlow 600 ha sido diseñado especialmente para mediciones de caudal en tuberías llenas. Se pueden configurar hasta 4 rutas de medición, llegando a una gran exactitud en la medición. Con la posibilidad de un módulo de extensión se llega a conectar 32 rutas, llegando una máxima exactitud hasta en condiciones hidráulicas adversas. La instalación para la medición en el medio como sin contacto con el medio se realiza sin detener el proceso. el sistema se adecúa para la medición de caudal en medios limpios como levemente sucios en muy variadas aplicaciones.

Aplicacione típicas del NivuFlow 600

Mediciones permanentes para hidroeléctricas
Monitoreo de cañerías rotas
Sistemas de riego (distribución y calculación)
Agua de refrigeración, entrada y salida
Aguas Industriales: de proceso y de reúso
Monitoreamiento y testeo de bombas

El proceso de medición

El NivuFlow 600 utiliza la ventaja del método de tiempo de tránsito para un óptimo resultado en la medición. Por este método señales ultrasónicas medirán a favor y en contra del caudal, resultando la diferencia proporcional a la velocidad de caudal. Con más cantidad de rutas de medición se aumentará la exactitud de la medición como su perfil.

Datos Técnicos
Fuente de alimentación	100...240 V AC, -15 % / +10 %, 47...63 Hz o 10...35 V DC
Conexión de la alimentación eléctrica	CA: Bloque de bornes de resorte enchufable y atornillable CC/DL: Bloque de bornes de resorte enchufable
Potencia eléctrica máxima	CA: 30 VA / CC: 20 W
Consumo eléctrico típico	1 relé activado, diferencia de tiempo de propagación de hasta cuatro rutas 1 MHz 230 V CA: 14 VA / 6,8 W 24 V CC: 6,2 W
Carcasa	Carril DIN Material: aluminio y plástico Peso: aprox. 1.300 g Caja de campo Material: poliamida (PA), policarbonato (PC) Peso: aprox. 3.900 g (incluido el NF600)
Clase de protección (IEC 60529) / Resistencia a impactos (IEC 62262)	Carril DIN IP20 / IK08 Caja de campo IP67 (opcional: IP68) / IK08
Condiciones de funcionamiento	Clase de protección I Categoría de sobretensión II Grado de contaminación 2
Altitud de funcionamiento	Aparato de CA para su uso a una altitud de hasta 3000 m sobre el nivel del mar. En caso de tensiones de relé >150 V, su uso queda limitado a altitudes de hasta un máximo de 2000 m sobre el nivel del mar (aparatos de CA y CC).
Temperatura operativa	CC: -20...+70 °C CA: -20...+65 °C
Temperatura de almacenamiento	-30...+80 °C
Temperatura ambiente máxima para la instalación y el funcionamiento	+50 °C
Humedad máx.	80 %, sin condensación
Pantalla	Pantalla gráfica TFT en color apta para su uso a la luz del día, 240 x 320 píxeles, 65 536 colores
Parametrización / Programación	Navegación por menús mediante un botón giratorio y dos teclas de función, en los idiomas inglés, alemán, francés, italiano, español, portugués, sueco, danés, finés, polaco, húngaro, rumano, checo, ruso, coreano y chino
Conexión	General: Bloque de bornes de resorte enchufable Alimentación de CA: Bloque de bornes de resorte enchufable y atornillable
Entradas	Entrada digital: aislamiento galvánico, 5...24 V nominales; corriente de entrada típicamente inferior a 5 mA con una tensión de entrada máxima Uin = 30 V; corriente de entrada típicamente superior a 1,5 mA con una tensión de entrada mínima Uin = 3 V Entrada analógica: 4 mA…20 mA con una resolución de 12 bits para valores de entrada analógicos, precisión de ±0,4 % sobre el rango de medición (20 mA), carga de 91 ohmios
Salidas	Salida digital: Relé (inversor), con capacidad de carga de hasta 230 VCA / 2 A (cos 0,9 phi), corriente de conmutación mínima recomendada: 10 mA a 5 V Relé biestable (inversor), con capacidad de carga de hasta 230 VCA / 2 A (cos 0,9 phi), corriente de conmutación mínima recomendada: 10 mA a 12 V Salida analógica: 0/4 mA…20 mA, carga de 500 ohmios, resolución de 12 bits, precisión superior a ±0,1 % a 20 °C
Controlador de caudal	1 regulador de paso de 3 puntos, regulación de cierre rápido, posición de la válvula ajustable en caso de avería (el regulador de caudal solo está disponible en los modelos TR/GR/TZ/GZ)
Memoria de datos	Memoria interna de 1,0 GB, para la configuración/programación y el almacenamiento de valores de medición de aproximadamente 570 000 registros (con marca de tiempo); se pueden leer mediante una memoria USB en la parte frontal
Ciclo de almacenamiento	A partir de 30 segundos (dependiendo del modo de funcionamiento)
Comunicación	Modbus TCP a través de redes (LAN/WAN, Internet) Modbus RTU a través de RS485 o RS232 SMTP/FTP/HTTP 2G/3G/4G a través de un módem inalámbrico integrado (solo en los modelos G2/GR/G4/GM/GZ/GD)
