Débitmètre

Débitmètre NivuFlow 600

Réf. article NF6-0

Mesure de débit pour conduites pleines

Permet une mesure de débit de haute précision via le principe de la différence de temps de transit par ultrasons (corde de vitesse) par capteurs cylindriques ou par capteurs clamp-on sans contact. Jusqu´à 4 cordes de mesure.

[Translate to Francais:] Durchflussmesser NivuFlow 600

[Translate to Francais:] Durchflussmesser vollgefüllte Rohre

[Translate to Francais:] berührungsloser Durchflussmesser - Ultraschall Clamp-On-Sensoren

[Translate to Francais:] NivuFlow 600 Durchflussmessung 2-Pfad-Anordnung

[Translate to Francais:] Durchflussmesser NivuFlow 600 - berührungslos oder benetzt

[Translate to Francais:] Durchflussmesser NivuFlow 600 - Sensormöglichkeiten

Mesure par différence de temps de transit via ultrasons éprouvée
Mesure monocorde ou multicorde, jusqu'à 32 cordes de mesure avec modules d'extension
Mesure de débit avec des capteurs cylindriques, des capteurs hydrodynamiques ou des capteurs sans contact clamp-on
Montage aisé - sans interruption du processus
Mise en service simple grâce à l'alignement des capteurs assisté par menu
Concept de commande intuitif et moderne pour une mise en service et un diagnostic rapides et simples sur site
Boîtier terrain IP68 disponible
IoT-Ready avec connexion 4G mondiale pour une disponibilité maximale et des services numériques
Fonctionnement cyclique à économie d'énergie pour les systèmes autonomes
Satisfait à ISO 6416, ISO 12242 et IEC 60041

Description générale

Le système de mesure NivuFlow 600 a été spécialement développé pour la mesure de débit en conduites pleines. Pour des mesures exigeant une précision extrême, le système peut être exploité avec un maximum de 32 cordes de mesure. Aucune interruption du processus n'est requise lors de l'installation de la mesure dans le milieu ni pour la mesure sans contact. Le système de mesure est conçu pour l'acquisition de débits dans un grand nombre de milieux tels que l'eau potable, l'eau industrielle, les eaux usées ou les boues de recirculation. Pour les mesures de boues de recirculation, nous recommandons une mesure d'essai.

Mesure de débit au plus haut niveau technique

Le boîtier compact monté sur rail DIN est adapté pour une installation dans des armoires grâce à son encombrement restreint. Pour une mise en œuvre dans des environnements difficiles, nous proposons un boîtier terrain adéquat. Le grand écran, parfaitement lisible à la lumière du jour, permet une mise en place rapide et aisée du système de mesure de débit. Il propose également des fonctions de diagnostic élargies et permet une analyse plus approfondie du processus en cours directement sur site.

Le système de menu guidé ainsi que les évaluations et calculs ont été fondamentalement repensés et harmonisés aux conditions de mesure. L'utilisation de protocoles sécurisés ainsi que de multiples possibilités de communication et de connexion offrent une grande souplesse à l'exploitant pour l'intégration de la technique de mesure dans des systèmes tels que SCADA ou autres superviseurs de processus.

Applications typiques pour NivuFlow 600

Mesures stationnaires pour les installations hydroélectriques, les réseaux d'eaux claires et d'eaux usées, etc.
Surveillance de ruptures de canalisations
Systèmes d'irrigation (répartition des quantités et décompte)
Entrées, sorties ou circuits d'eau de refroidissement
Industrie : eau de process et eau industrielle, etc.
Surveillance et contrôle des pompes

Le procédé de mesure

Le principe de mesure du NivuFlow 600 est basé sur l'acquisition du temps de transit de signaux ultrasons entre deux capteurs (A et B).
Le temps de transit ultrasonique dans le sens de l'écoulement t est plus court que le temps de transit ultrasonique à contre courant t2. La différence des deux temps de transit est proportionnelle à la vitesse d'écoulement moyenne le long de la corde de mesure vM.

À partir des vitesses mesurées sur les cordes vM, le NivuFlow 600 calcule la vitesse moyenne d'écoulement de la section vA qui peut être affichée instantanément. Le débit dans une conduite pleine est calculé à partir de l'équation universelle de continuité:

Q= A • vA

A= Surface de la section

v = Vitesse d'écoulement moyenne dans la section

Le convertisseur de mesure Nivu Flow 600

La commande intuitive à une main et l'écran couleur clair à haute résolution permettent une mise en service rapide, simple et économique sur site. Des appareils d'acquisition ou des logiciels supplémentaires ne sont pas nécessaires.

Où que vous soyez, vous êtes toujours sur site

Enregistreur de données intégré pour une grande sécurité des données
Récupération des données à tout moment et de partout via portail web
Commande et configuration des paramètres possibles en ligne
Diagnostic à distance rapide et détaillé de l'ensemble du point de mesure

Données techniques
Tension d´alimentation	100...240 V AC, -15 % / +10 %, 47...63 Hz ou 10...35 V DC
Raccordement de l’alimentation électrique	AC : bloc de bornes à ressort enfichable et à visser DC/DL : bloc de bornes à ressort enfichable
Puissance électrique maximale	CA : 30 VA / CC : 20 W
Consommation électrique typique	1 relais activé, différence de temps de propagation sur jusqu'à quatre voies 1 MHz 230 V CA : 14 VA / 6,8 W 24 V CC : 6,2 W
Boîtier	Rail DIN Matériau : aluminium et plastique Poids : environ 1 300 g Boîtier de terrain Matériau : polyamide (PA), polycarbonate (PC) Poids : environ 3 900 g (NF600 inclus)
Classe de protection (IEC 60529) / Résistance aux chocs (IEC 62262)	Rail DIN IP20 / IK08 Boîtier de terrain IP67 (en option : IP68) / IK08
Conditions de fonctionnement	Classe de protection I Catégorie de surtension II Indice de pollution 2
Altitude de fonctionnement	Appareil à courant alternatif destiné à être utilisé à une altitude maximale de 3 000 m au-dessus du niveau de la mer. En cas de tensions de relais supérieures à 150 V, l'utilisation est limitée à une altitude maximale de 2 000 m au-dessus du niveau de la mer (appareils à courant alternatif et à courant continu).
Température de service	CC: -20...+70 °C CA: -20...+65 °C
Température de stockage	-30...+80 °C
Température ambiante maximale pour l’installation et le fonctionnement	+50 °C
Humidité maxi	80 %, sans condensation
Afficheur	Écran graphique couleur TFT lisible en plein soleil, 240 x 320 pixels, 65 536 couleurs
Paramétrage / Programmation	Navigation dans les menus à l'aide d'un bouton rotatif et de deux touches de fonction, disponible en anglais, allemand, français, italien, espagnol, portugais, suédois, danois, finnois, polonais, hongrois, roumain, tchèque, russe, coréen et chinois
Connexion	Généralités : bornier à ressort enfichable Alimentation CA : bornier à ressort enfichable et à visser
Entrées	Entrée numérique : isolation galvanique, 5…24 V nominal, courant d'entrée typiquement inférieur à 5 mA pour une tension d'entrée maximale Uin = 30 V, courant d'entrée typiquement supérieur à 1,5 mA pour une tension d'entrée minimale Uin = 3 V Entrée analogique : 4 mA…20 mA avec une résolution de 12 bits pour les valeurs d'entrée analogiques, précision de ±0,4 % sur la plage de mesure (20 mA), charge de 91 ohms
Sorties	Sortie numérique : Relais (contact inverseur), charge admissible jusqu'à 230 VCA / 2 A (cos 0,9 phi), courant de commutation minimal recommandé : 10 mA à 5 V relais bistable (inverseur), charge admissible jusqu'à 230 VCA / 2 A (cos 0,9 phi), courant de commutation minimal recommandé : 10 mA à 12 V Sortie analogique : 0/4 mA…20 mA, charge de 500 ohms, résolution de 12 bits, précision supérieure à ±0,1 % à 20 °C
Régulateur de débit	1 régulateur de débit à 3 points, régulation à fermeture rapide, position du tiroir réglable en cas de dysfonctionnement (régulateur de débit disponible uniquement sur les modèles TR/GR/TZ/GZ)
Mémoire de données	Mémoire interne de 1,0 Go, pour le paramétrage/la programmation et la sauvegarde des valeurs mesurées (environ 570 000 enregistrements avec horodatage) ; lecture possible via une clé USB à l'avant de l'appareil
Cycle d'enregistrement	À partir de 30 secondes (selon le mode de fonctionnement)
Communication	Modbus TCP via réseaux (LAN/WAN, Internet) Modbus RTU via RS485 ou RS232 SMTP/FTP/HTTP 2G/3G/4G via un modem sans fil intégré (uniquement pour les modèles G2/GR/G4/GM/GZ/GD)

Sous réserves de modifications techniques.

NivuFlow 600 Boitier pour montage rail DIN Dimensions en mm

NivuFlow 600 Boitier terrain Dimensions en mm

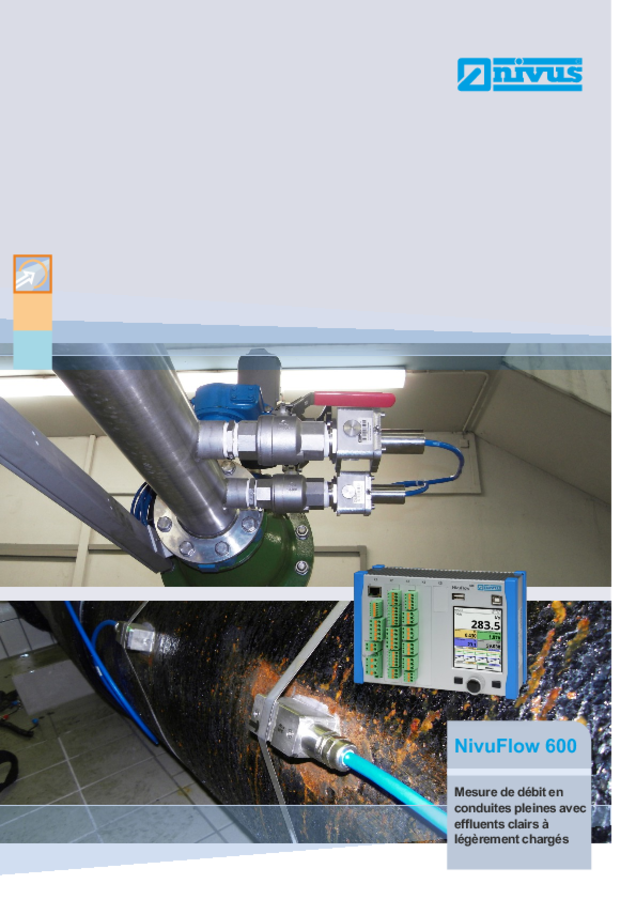

Brochure | NivuFlow 600

Télécharger fichier
PDF 4 MB

Manuel d´instruction | NivuFlow 600 / NivuFlow 600 WS (Rev. 05)

Télécharger fichier
PDF 4 MB

Technical description | Data transmission - addition to manual (Rev. 01)

NIVUS data transmission for NivuFlow 550, 600, 650, 7550, Energy Saver and NivuParQ 850 - addition to instruction manuals

Télécharger fichier
PDF 8 MB

Description technique | NIVUS MODBUS TCP/RTU Application Interface pour convertisseurs de mesure des Séries NivuFlow 5xx, 6xx, 7xx, Energy Saver et NivuParQ 850 (Rev. 06)

Télécharger fichier
PDF 523 KB

Description technique | Module de séparation Ex pXT0 - Temps de transit (Rev. 00)

Télécharger fichier
PDF 3 MB

Déclaration de conformité UE | Transmetteur de débit stationnaire avec modem intégré pour transmission de données NivuFlow 6xx

Typ NF6-xG…

Télécharger fichier
PDF 161 KB

Déclaration de conformité UE | convertisseur de mesure de débit fixe NivuFlow 6xx

Typ NF6-xT…

Télécharger fichier
PDF 188 KB

Déclaration de conformité UE | Modules d´Extension NFE-...

Typ NF6-xG…

Télécharger fichier
PDF 198 KB

Déclaration de conformité UE | Module de séparation Ex passif type pXT0

Télécharger fichier
PDF 241 KB
