CSM capteur hydrodynamique (Profileur ultrasonore de vitesse)

Réf. article CSM-V100

Idéal pour mesures dès 3 cm de hauteur d´eau

Profileur ultrasonore de vitesse pour mesure de débit avec très haute précision en milieux faiblement à fortement chargés. Pour installation sur l´extérieur de la conduite.

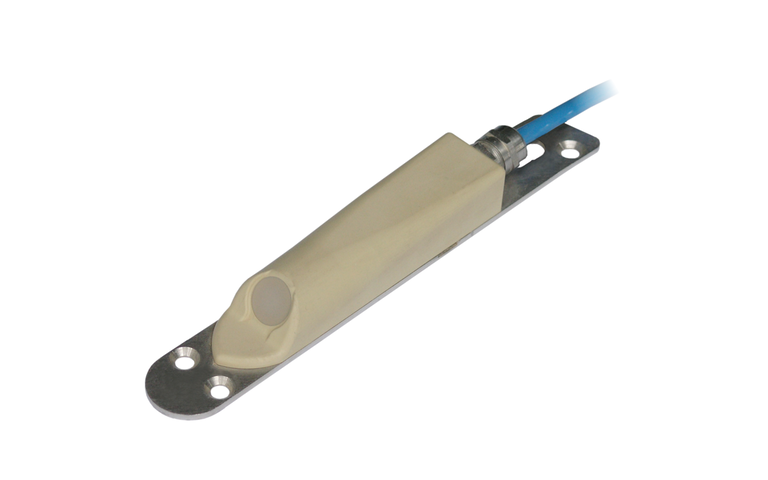

[Translate to Francais:] CSM-D - Keilsensor mit integrierter Füllstandsmessung

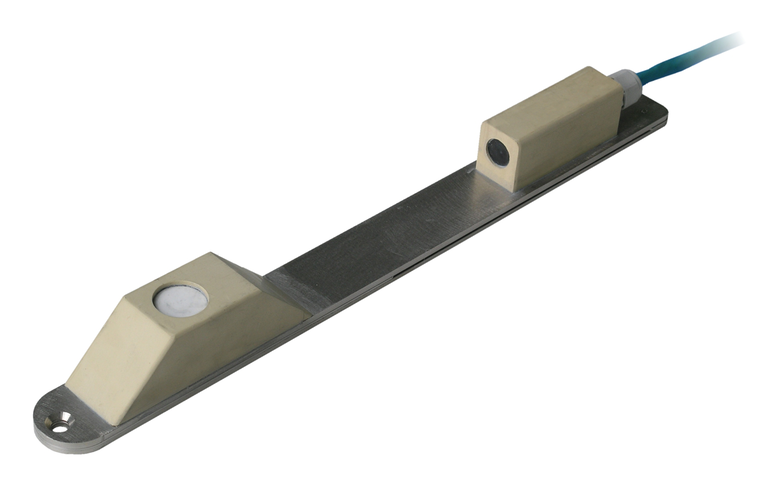

[Translate to Francais:] Füllstandmessung für Minisensor

[Translate to Francais:] Elektronikbox für Minisensoren

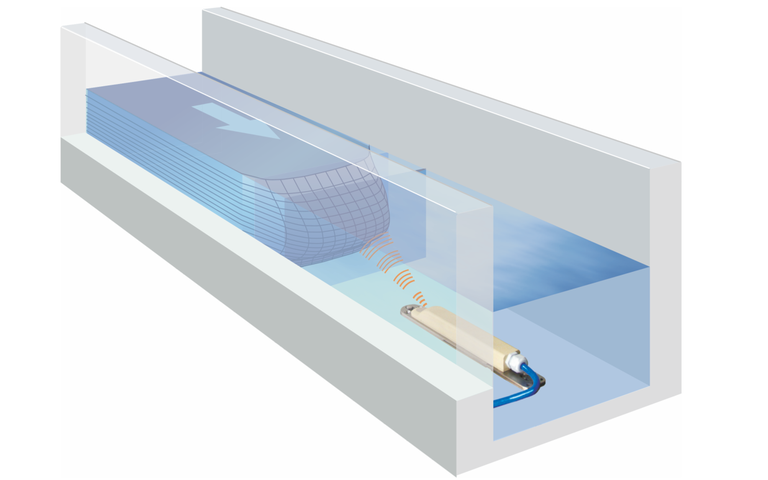

[Translate to Francais:] Durchflussmessung Fließprofildarstellung

Pour mesures de débit avec très haute précision
Mesure des eaux parasites
Contrôle des rejets
Points de mesure de facturation
Ouvrage de décharge
Mesures de précipitation et drainage

La famille de capteurs Mini propose la solution optimale de mesure avec de faibles hauteurs de fluide, telles que la mesure d´eaux parasites et les mesures des rejets indirects. Ils utilisent le principe de mesure, breveté et éprouvé de NIVUS, la corrélation croisée ultrasonore. Cela permet la détermination et l´affichage du profil de vitesse dès quelques centimètres de hauteur d´eau.

Le modèle de capteur convient aux petites géométries et réduit les effets de remous locaux, l'engorgement et le risque de blocage.

Applications pour capteurs mini

Campagnes de mesure en canaux
Stations d´épuration réduites: Entrée et sortie
Réseaux d'eaux industrielles
Particulièrement approprié aux canaux à faibles hauteurs d'eau

Généralités
Capteur de mesure de vitesse, type CSM
Principe de mesure	Corrélation croisée ultrasonore avec reconnaissance digitale de spectres d´images (mesure de vitesse d´écoulement) Mesure piézorésistive de pression (mesure de hauteur)
Degré de protection	IP 68
Agrément Ex	II 2 G Ex ib IIB T4 Gb
Température de service	Capteur de vitesse −20 °C á +65 °C −40 °C á +80 °C pour Ex Zone 1 Capteur de vitesse avec cellule de mesure de pression −20 °C á +50 °C −40 °C á +80 °C pour Ex Zone 1
Température de stockage	−30 °C à +70 °C
Pression de service	maxi. 4 bars (pour capteur combiné avec cellule de mesure de pression, maxi. 1 bar)
Longueurs de câble	7 / 15 m, à raccorder à l´électronique box / NivuFlow Mobile 750 20 m (seulement avec cellule de mesure de pression)
Diamètre extérieur câble	Capteur combiné avec mesure de pression: 9 mm ±0,25 mm Capteur sans mesure de pression: 6 mm ±0,2 mm
Connexion capteur	Terminaison de câble avec borne de connexion à l´elektronikbox EBM; eléments de compensation de la pression additionnels (seulement pour capteurs avec cellule de mesure de pression)
Types capteurs	Capteur de vitesse avec compensation de température Capteur de vitesse avec compensation de température et mesure de hauteur (cellule de mesure de pression)
Modèle	Capteur hydrodynamique pour fixation sur parois ou radier
Plage de mesure max. Étendue de mesure	Δ 700 cm/s
Nombre de couches de balayage saisies et calculées	maxi. 32
Options d´installation	En conduites dès DN 150 (capteurs avec cellule de mesure de pression) ouDN 160 (Capteur sans cellule de mesure de pression + capteur à ultrasons aérien type DSM) En conduites avec largeur minimale de 100 mm
Matériaux en contact avec le milieu	Polyurethane, acier inxydable 1.4571, PVDF, PA, Élement de compensation de pression: POM-C PMMA, PA, acier inox 316 (CSM-D seulement)
Mesure de la vitesse d´écoulement
Plage de mesure	−100 cm/s à +600 cm/s
Précision de mesure	pour 0,05≤\|V\|≤0,5 m/s: E_v=0.5/\|V\| [%] pour \|V\|>0,5 m/s: E_v=1 %
Dérive du point zéro	Stabilité absolue du point zéro
Cône d´émission acoustique	±5 degrés d´inclinaison
Mesure de hauteur - pression
Plage de mesure	0 à 500 cm
Dérive du point zéro	maxi. 0,75 % de la valeur finale (0 – 50 °C)
Précision de mesure	Milieux stationnaires: +/− 0,5 de la valeur finale (en intervalle 0,05 – 3,5 m)
Mesure de température
Plage de mesure	−20 °C à +60 °C
Précision de mesure	±0,5 K

Sous réserves de modifications techniques.

Electronique box type EBM
Degré de protection	IP 68
Agrément Ex	II 2 G Ex ib IIB T4 Gb
Température de service	−20°C bis +50 °C (+40 °C in Ex Zone 1)
Température de stockage	−30°C bis +70 °C
Pression de service	max. 1 Bar
Longueurs de câble	3, 10, 15, 20, 30, 50 oder 100 m
Connexion	Extrémité de câble pour le raccordement au convertisseur de mesure NivuFlow 750
Matériaux en contact avec le milieu	Polyurethan, Edelstahl 1.4571, PP
