Czujnik CSM (korelacja krzyżowa)
Część numer CSM-V100Pomiary od minimalnego wypełnienia 3 cm

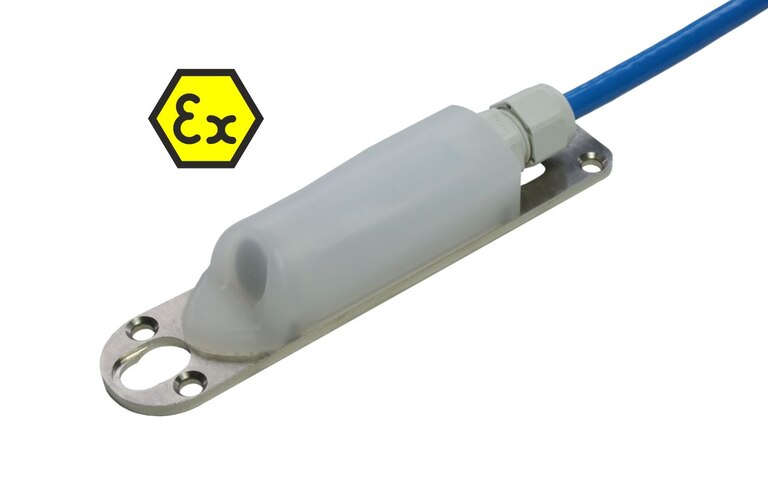

Ultradźwiękowe czujniki do pomiaru przepływu o bardzo wysokiej dokładności. Do pracy w mediach lekko i silnie zanieczyszczonych. Możliwość montażu czujnika na dnie lub na ścianie kanału.
![[Translate to Polski:] CSM-D - Keilsensor mit integrierter Füllstandsmessung](/fileadmin/user_upload/Produkte/Durchflussmessung/Vollfuellung/CSM-Minisensoren/Minisensor-2.png "[Translate to Polski:] CSM-Keilsensor mit integrierter Füllstandsmessung")
![[Translate to Polski:] Füllstandmessung für Minisensor](/fileadmin/user_upload/Produkte/Durchflussmessung/Vollfuellung/CSM-Minisensoren/dsm-mini-fuellstand.png "[Translate to Polski:] DSM - Füllstandmessung für Minisensor")
![[Translate to Polski:] Elektronikbox für Minisensoren](/fileadmin/user_upload/Produkte/Durchflussmessung/Vollfuellung/CSM-Minisensoren/Minisensor-3.png "[Translate to Polski:] Elektronikbox für Minisensoren")
![[Translate to Polski:] Durchflussmessung Fließprofildarstellung](/fileadmin/user_upload/Produkte/Durchflussmessung/Vollfuellung/OCM-Pro-CF/OCM-Pro-CF-4-transmitter.png "[Translate to Polski:] Durchflussmessung Fließprofildarstellung")
![[Translate to Polski:] CSM-D - Keilsensor mit integrierter Füllstandsmessung](/fileadmin/_processed_/0/1/csm_Minisensor-2_6d0d9c87bf.png "[Translate to Polski:] CSM-Keilsensor mit integrierter Füllstandsmessung")
![[Translate to Polski:] Füllstandmessung für Minisensor](/fileadmin/_processed_/1/6/csm_dsm-mini-fuellstand_9b6dd3a80d.png "[Translate to Polski:] DSM - Füllstandmessung für Minisensor")
![[Translate to Polski:] Elektronikbox für Minisensoren](/fileadmin/_processed_/a/c/csm_Minisensor-3_98c397c908.png "[Translate to Polski:] Elektronikbox für Minisensoren")
![[Translate to Polski:] Durchflussmessung Fließprofildarstellung](/fileadmin/_processed_/b/1/csm_OCM-Pro-CF-4-transmitter_deac6c2a8d.png "[Translate to Polski:] Durchflussmessung Fließprofildarstellung")
Do pomiarów przepływu o wysokiej dokładności
- pomiar infiltracji
- kontrola na dopływach
- rozliczenia
- opróżnianie zbiorników
Rodzina czujników Mini umożliwia pomiary przy najniższych poziomach wypełnień. np. przy detekcji infiltracji lub pomiar przy pośrednim opróżnianiu/odpływie.
Czujniki wykorzystują metodę ultradźwiękową (korelację krzyżową) opatentowaną przez firmę NIVUS. Metoda ta pozwala na detekcję i wskazanie profilów natężenia przepływów nawet przy najmniejszych poziomach wypełnienia jak kilka centymetrów.
Dzięki swoim unikalnym kształtom i wymiarom są idealne do zastosowania przy aplikacjach o małej geometrii kanału. pozwalają zapobiegać cofką oraz zapychaniu się i gromadzeniu odpadów w rurociągu.
Standardowe zastosowanie
- kampanie pomiarowe na sieci kanalizacyjnej
- małe WWTPs: dopływy i opróżnianie
- sieci przemysłowe
- główne przeznaczenie do pomiaru w kanałach z małym wypełnieniem
Dane techniczne
| Allgemein | |
|---|---|
| Metoda pomiarowa | Korelacja z pomiarem rzeczywistego profilu przepływu |
| Częstotliwość pomiarowa | 1 MHz |
| Liczba zarejestrowanych i obliczonych warstw skanowania | maks. 32 |
| Minimalne wypełnienie | 3 cm |
| Klasa ochrony | IP 68 |
| Dopuszczenie do pracy w strefach Ex |
|
| Temperatura pracy | od -40°C do +80°C |
| Temperatura przechowywania | od −30 °C do +70 °C |
| Dopuszczalne ciśnienie pracy | maks. 4 bary |
| Typy kabli | LiYC11Y 2x (2x28 AWG/7-(ST)12Y) + 4x28 AWG/7 |
| Zewnętrzna średnica kabla | 6,7 mm ±0,25 mm |
| Medium - materiały kontaktowe | poliuretan, stal nierdzewna 1.4571, PA
|
pomiar prędkości przepływu |
|
| Zakres pomiarowy | od −350 cm/s do +600 cm/s Maksymalny zakres pomiarowy: ∆ 700 cm/s |
| Dryft punktu zerowego | stabilny punkt zerowy |
| Limity błędów (na warstwę skanowania) |
|
| Kąt wiązki | ±5 st. |
20°C |
|
pomiar temperatury |
|
| Zakres pomiarowy | od −40 °C do +80 °C |
| Niepewność pomiarowa | ±0.5 K |
Specyfikacja tematu wymaga zmian.
| Electronic Box, Type EBM | |
|---|---|
| Klasa ochrony | IP 68 |
| Dopuszczenie do pracy w strefach Ex |
|
| Temperatura pracy |
|
| Temperatura przechowywania | od −30°C do +70 °C |
| Dopuszczalne ciśnienie pracy | maks. 1 bar |
| Medium - materiały kontaktowe | poliuretan, stal nierdzewna 1.4571, PP |
Specyfikacja tematu wymaga zmian.
Pliki do pobrania
Technical Instructions | Correlation Sensors and external Electronic Box (Rev. 13)
Mounting Instruction | Correlation and Doppler Sensors (Rev. 09)
EU Declaration of Conformity | "Ex" ultrasonic sensors CSM / CSP / DSM / OCL-LM
EU Declaration of Conformity | Ultrasonic sensors CSM / SP / DSM / OCL-LM
IECEx Certificate of Conformity Sensor Family Mini and Transit Time Sensors
